SORALUCE SAD Fraiseuses aléseuses à colonne mobile sur table fixe
Performance Line. Née fiable. Née précis.
- Garantie de qualité: têtes haute performance 7000 tr/min, moteur à entraînement direct, logiciel robuste.
- Meilleure stabilité géométrique grâce au Réfrigération à base d’eau et à la compensation thermique en temps réel.
- Des solutions adaptées à vos besoins: Nouveau sélection de têtes de fraisage avec de grands régimes et intégration des tables de fraisage et de tournage (Table rotative / tournage: Ø 1000 mm / Basculement (max.): Ø 1500 mm).
- Ergonomie et maintenance simples.
|
Characteristics |
SAD40 |
SAD50 |
SAD60 | |
|---|---|---|---|---|
|
Table area |
mm |
Ø 1000 (turning) | |
Ø 1000 (turning) | |
Ø 1000 (turning) | |
|
Swing (max) |
mm |
Ø 1500 |
||
|
Turning spindle speed |
min-1 |
400 |
||
|
Turning spindle power |
kW |
60 |
||
|
Table capacity |
Kg |
4000 (milling) | 2000 (turning) |
||
|
Longitudinal traverse "X" axis |
mm |
4000 |
5000 |
6000 |
|
Vertical traverse “Z” axis |
mm |
1500 |
||
|
Cross traverse “Y” axis |
mm |
1200 |
||
|
Spindle power |
kW |
32 (S1) |
||
|
Spindle speed range |
min-1 |
6000 / 7000 |
||
|
Rapid traverse |
mm/min |
35000 |
||
|
Tool magazine |
No. tools |
40 / 60 |
||
Personnalisation
Sélectionner tête:
Caractéristiques techniques
Permet :
- Rotation automatique de l’articulation verticale et horizontale
- Changement automatique d’outil
- Changement automatique de tête
- Refroidissement interne/externe
- Convient à tout type de cône et de tirant
- Différentes forces de serrage pour différents outils
- Supporte différents accessoires
- 32 / 43 / 46 / 55 kW
- 2.5° x 2.5° / 1° x 2.5° / 0.001° x 0.001°
- 4000 / 5000 / 6000 / 7000 min-1
Caractéristiques techniques

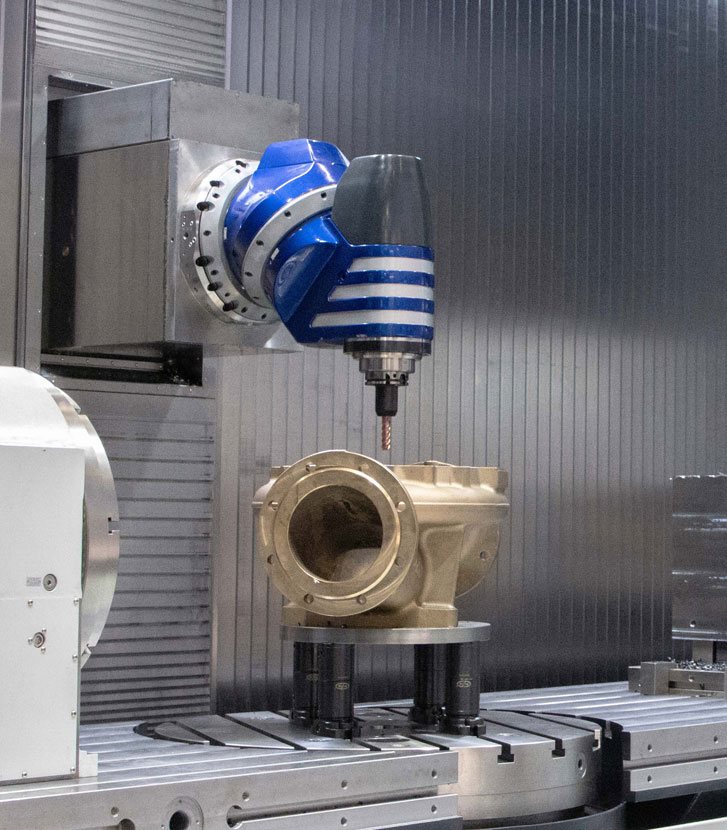

La tête orthogonale compacte SORALUCE a été spécialement conçue pour les machines à moteur direct. Il permet le positionnement simultané des deux articulations de la tête, minimisant ainsi les temps d’arrêt.
Capacité d’usinage inverse :
- Jusqu’à -45º.
- Pas de serrages supplémentaires
- Temps de cycle amélioré
- Amélioration de la qualité de finition des pièces
- Manipulation minimale
- Exploitation complète des chemins de machines
- Pas besoin d’outils de support de pièces supplémentaires
- Accessibilité de la broche de la tête à proximité de la table de travail en position d’usinage frontale et latérale.
- 37 / 43 kW
- 1º x 1º
- 4000 min-1
Postes de travail
Équerres
Applications
