SORALUCE FA Fraiseuses aléseuses à colonne mobile
Performance Line. Née fiable. Née précis.
- Bien plus qu’un centre d’usinage qui fournit un volume de travail, un couple, une puissance et une capacite de coupe accrus.
- Garantie de qualité: têtes haute performance 7000 tr/min, moteur à entraînement direct, logiciel robuste.
- Meilleure stabilité géométrique grâce au Réfrigération à base d’eau et à la compensation thermique en temps réel.
- Des solutions adaptées à vos besoins: Nouveau sélection de têtes de fraisage avec de grands régimes et intégration des tables de fraisage et de tournage.
- Architecture machine flexible facilitant différentes configurations de machines, l’utilisation de différents postes de travail et l’usinage pendulaire.
- Set & Go: Moins d’espace occupé dans l’atelier Installation moins coûteuse. Facile à transporter et installer.
- Ergonomie et maintenance simples.
|
Caractéristiques |
FA | |||
|---|---|---|---|---|
|
Course longitudinale, axe « X » |
mm |
3000 ÷ sur demande |
||
|
Course verticale, axe « Y » |
mm |
1500 |
||
|
Course transversale, axe « Z » |
mm |
1200 |
||
|
Puissance de la tête |
kW |
32 (S1) |
||
|
Gamme de vitesses |
min-1 |
6000 / 7000 |
||
|
Course rapide |
mm/min |
35000 |
||
|
Magasin d’outils |
Nombre d’outils |
40 / 60 |
||
Personnalisation
Sélectionner tête:
Caractéristiques techniques
La tête orthogonale compacte SORALUCE a été spécialement conçue pour les machines à moteur direct. Il permet le positionnement simultané des deux articulations de la tête, minimisant ainsi les temps d’arrêt.
Capacité d’usinage inverse :
- Jusqu’à -45º.
- Pas de serrages supplémentaires
- Temps de cycle amélioré
- Amélioration de la qualité de finition des pièces
- Manipulation minimale
- Exploitation complète des chemins de machines
- Pas besoin d’outils de support de pièces supplémentaires
- Accessibilité de la broche de la tête à proximité de la table de travail en position d’usinage frontale et latérale.
- 37 / 43 kW
- 1º x 1º
- 4000 min-1
Caractéristiques techniques
Permet :
- Rotation automatique de l’articulation verticale et horizontale
- Changement automatique d’outil
- Changement automatique de tête
- Refroidissement interne/externe
- Convient à tout type de cône et de tirant
- Différentes forces de serrage pour différents outils
- Supporte différents accessoires
- 32 / 43 / 46 / 55 kW
- 2.5° x 2.5° / 1° x 2.5° / 0.001° x 0.001°
- 4000 / 5000 / 6000 / 7000 min-1
Caractéristiques techniques
- Tête de tournage automatique avec capacité de tournage
- Jusqu’à 4000 tr/min avec roulements en acier standard ou 5000 tr/min avec roulements hybrides
- Lubrification des engrenages air-huile
- La tête comprend un embrayage dans la zone de la broche pour positionner et fixer la broche à n´importe quel angle pour les opérations de tournage. L´embrayage verrouille et libère hydrauliquement la rotation de la broche pour les opérations de tournage.
- Les pièces de plus grand diamètre peuvent être usinées en tournant en diagonale (interpolation des axes X/Z).
- Permet de positionner la broche dans différentes positions pour éviter les collisions avec la pièce.
- L’utilisation de ce type de tête est recommandée dans les machines multifonctions (fraisage et tournage).
- 37 kW
- 2,5° x 2,5° / 0,001° x 0,001°
- 4000 / 5000 min-1
Caractéristiques techniques
Permet :
- Changement d’outil automatique
- Changement automatique de tête
- Différentes forces de serrage pour différents outils
- Supporte différents accessoires
- Système de refroidissement interne/externe (pas de tubes externes exposés aux copeaux)
- Convient à tout type de cône et de tirant
+ Flexibilité
+ Interchangeabilité
+ Options
+ Axe C
+ Maintenance
- 43 / 46 / 49 / 81 / 106 kW
- 2000 / 3000 / 4000 / 5000 min-1

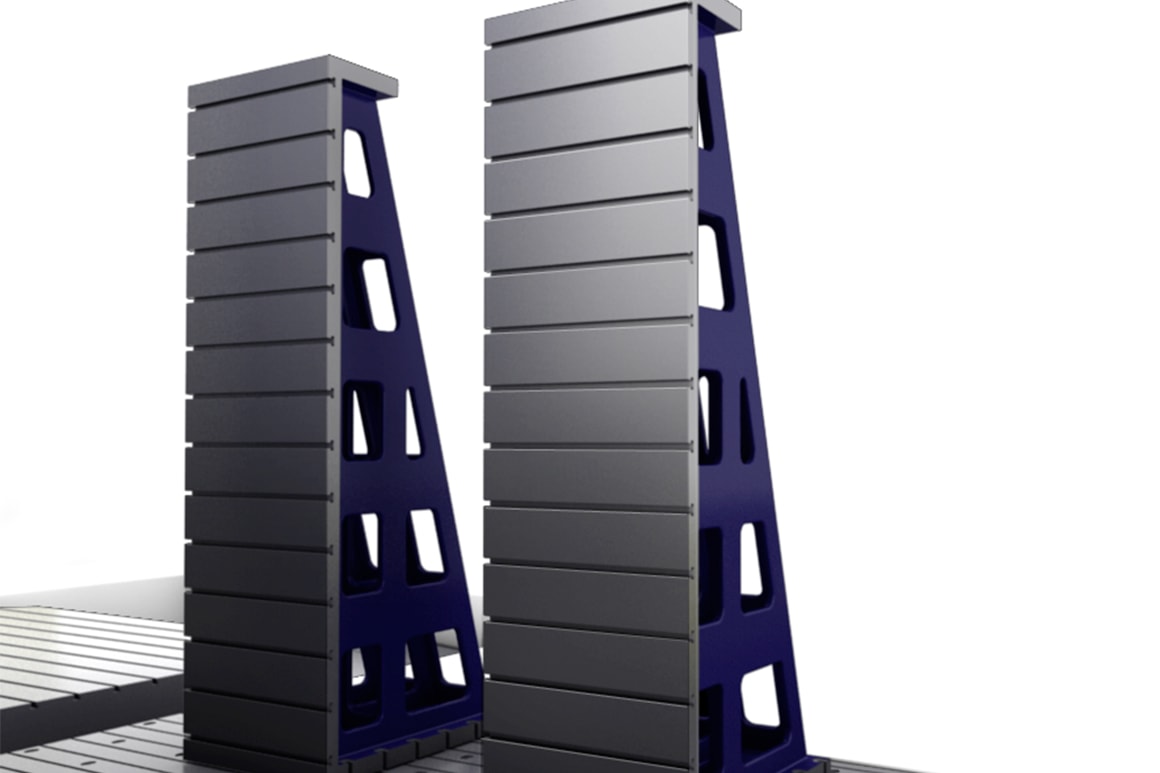

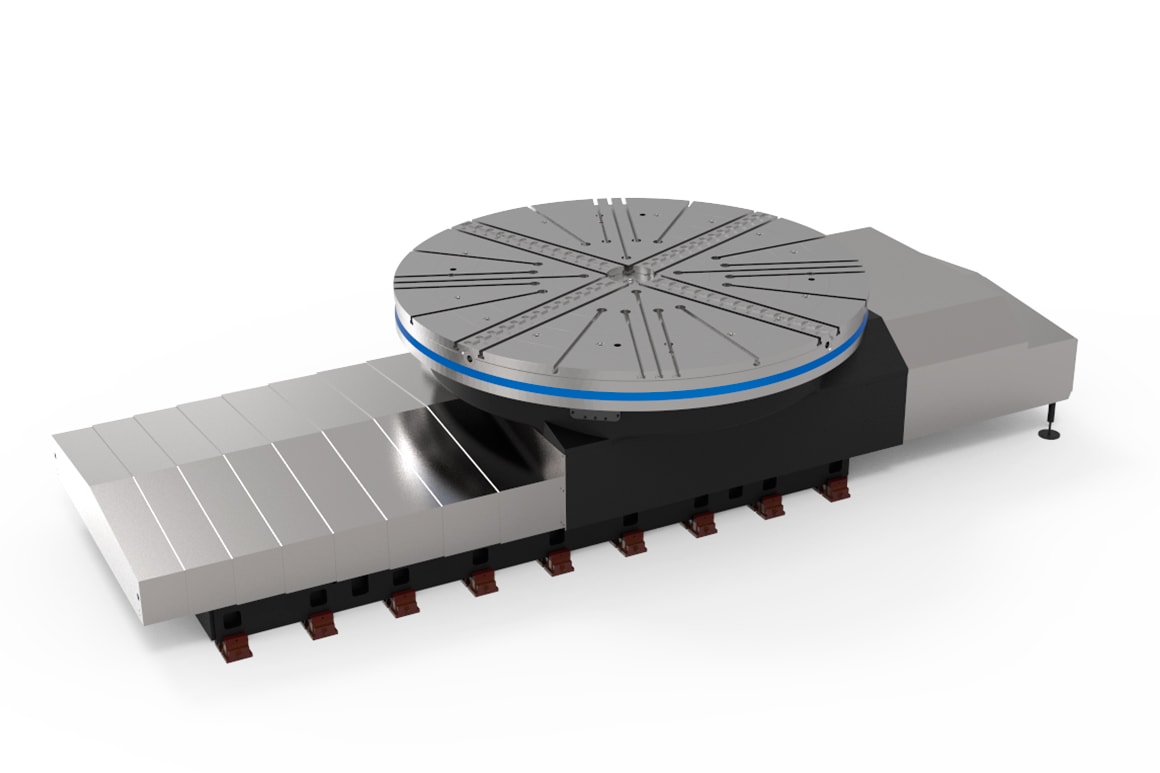

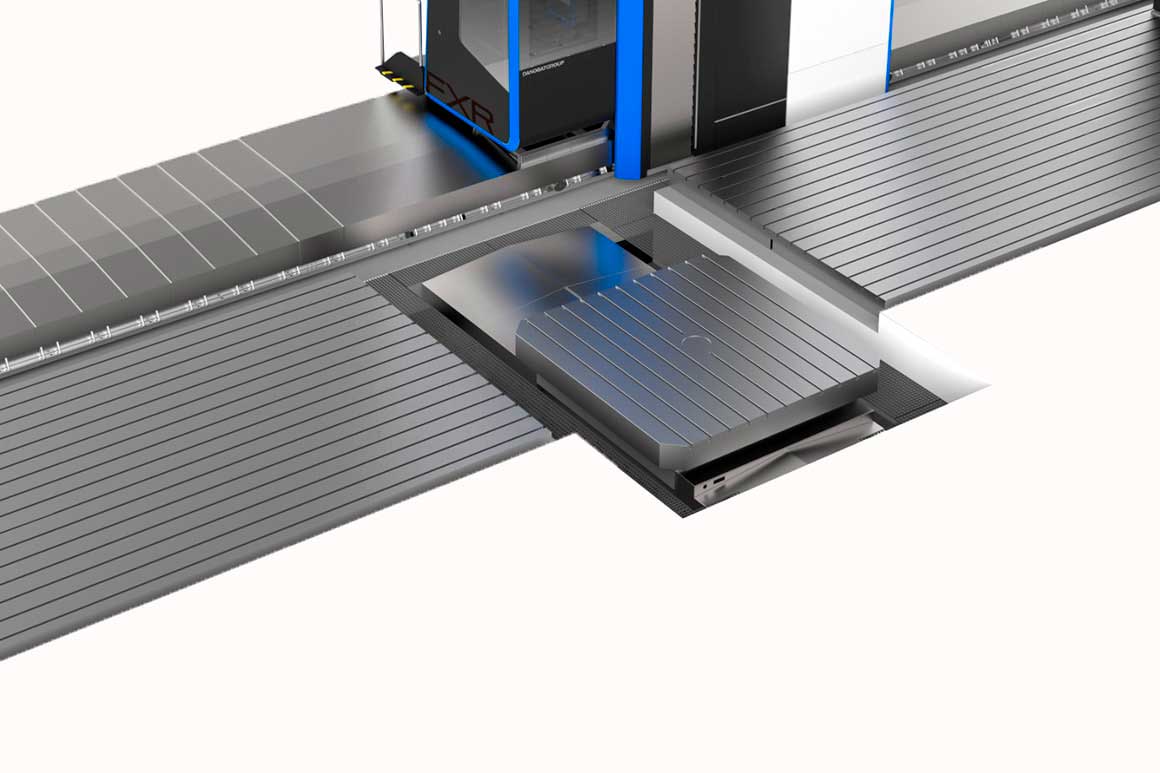

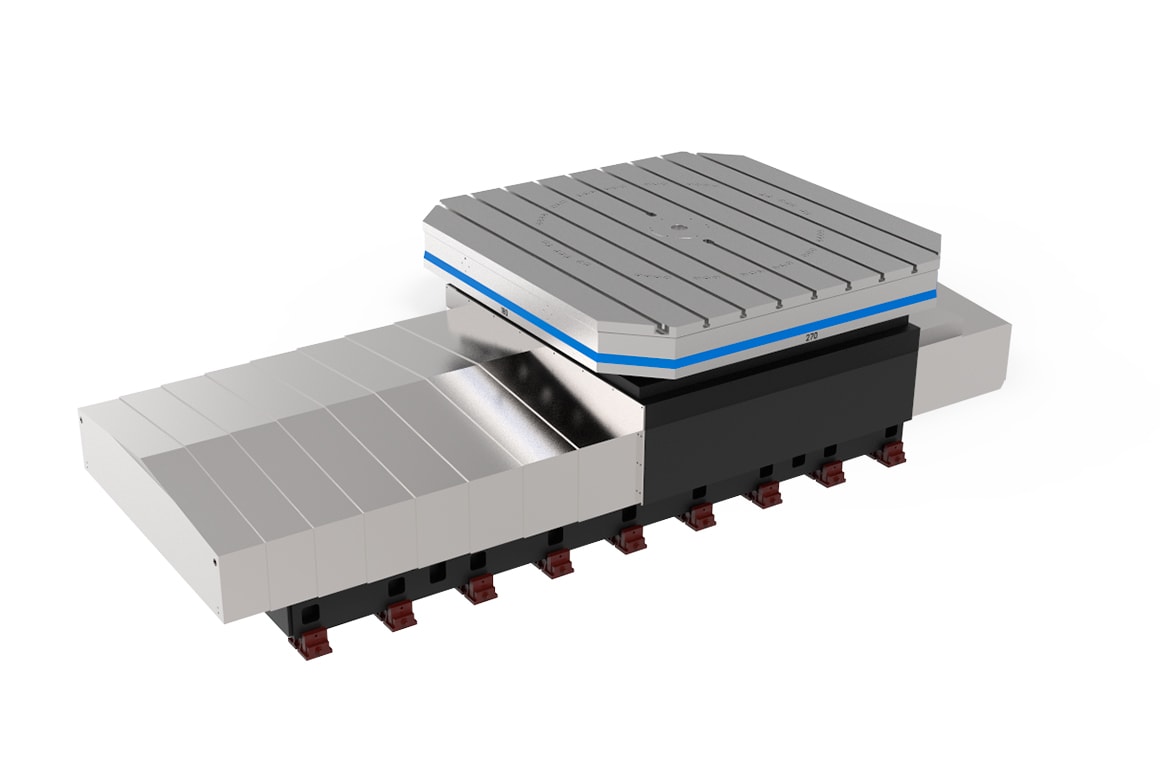

Postes de travail
Applications
