SORALUCE PXG Fresadoras mandrinadoras pórtico y gantry
Precisión y versatilidad a gran escala
- Tecnología avanzada SORALUCE orientada a maximizar la productividad, la precisión y la personalización: Sistema DAS+, Sistema Modular Quill, Sistema Vertical Ram Balance, Accura Heads, SSV y Control Adaptativo
- Máquina multifunción: soluciones de fresado y torneado en una única atada
- Soluciones automatizadas: sistemas integrados de carga y descarga de piezas paletizadas y soluciones basadas en robots
- Tecnología de cabezales SORALUCE: una amplia gama de cabezales y cañas SORALUCE altamente fiables
- Sistema de cambio automático de cabezales y herramientas
- SORALUCE Digital, Data System: paquete de monitorización integral con información continua del estado de la máquina y del proceso de mecanizado para garantizar su máximo rendimiento
- Travesaño móvil
- Resultados de mecanizado precisos y eficientes
- Excelente dinámica gracias al avance rápido de los ejes
- Potencia y par elevados para un mecanizado de alto rendimiento
- Productividad y precisión en el mecanizado de piezas pertenecientes al sector energía, naval y bienes de equipo
- Arquitectura de máquina flexible que permite diferentes configuraciones, favoreciendo el uso de diversas estaciones de trabajo y el mecanizado pendular
- Una o dos plataformas de operario con sus respectivos paneles de control, lo que permite la mejor ubicación del operario en cada operación de mecanizado
- Diseñada bajo el concepto de máquina total: se analizan todas las interacciones del operario con los distintos elementos para obtener óptimos niveles de comodidad, seguridad y ergonomía durante el proceso de carga/descarga pieza, mecanizado y mantenimiento
|
Characteristicas |
PXG | |
|---|---|---|
|
Curso longitudinal eje "X" |
mm |
6000 / 8000 / 10000 / n x 2000 |
|
Curso transversal eje "Y" |
mm |
7500 / 8500 / 9500 / 10500 |
|
Curso vertical carnero eje "Z" |
mm |
2500 / 3000 |
|
Curso vertical travesaño eje "W" |
mm |
2000 / 3000 / 4000 |
|
Potencia motor husillo |
kW |
60 / 81 / 101 |
|
Gama velocidades husillo |
min-1 |
Up to 7000 |
|
Avance rápido |
mm/min-1 |
X = 12000, Y/Z = 20000 |
|
Almacén de herramientas |
Nº htas. |
80 / 120 / 180 |
Personalización
Seleccionar cabezal:
Datos técnicos
81 / 106 kW
2000 min-1
Datos técnicos
46 / 55 kW
2,5° x 2,5° / 0,001° x 0,001°
4000 / 6000 min-1
Datos técnicos
46 kW
1° x 1°
3750 min-1
Datos técnicos
37 kW
0,001° x 0,001°
7000 min-1
Datos técnicos
37 kW
2,5° x 2,5° / 0,001° x 0,001°
4000 / 5000 min-1
Datos técnicos
- Cabezales angulares especiales (bogíes ferrocarril, bloque motor, etc.).
- Adaptadores especiales
Datos técnicos
- Cabezales de refrentar NC
- Cabezales angulares
- Cabezales de 5 ejes
- Electrohusillos
Datos técnicos
- Cabezal angular de grandes dimensiones
- Extensiones de cabezal angular y horizontal
- Adaptadores de torneado
- Cabezales orientados al sector petrolífero
- Acoplamientos giratorios
Datos técnicos
SORALUCE ofrece una amplia gama de portaherramientas que se posicionan mediante un acoplamiento Hirth y se bloquean en su lugar mediante 4 dispositivos de sujeción hidráulicos, lo que garantiza un alto grado de repetibilidad y una refrigeración y recirculación de fluidos suave y sin fugas.
- Axial
- Radial
- Manual
- 4 herramientas de torneado en 1 cabezal
- Cabezal de fresar excéntrico
- Cabezal eje “Y”
- Cabezal eje “B”
Tecnologías
Estaciones de trabajo
Mesas giratorias y roto-traslantes
Mesas de torneado con y sin traslación

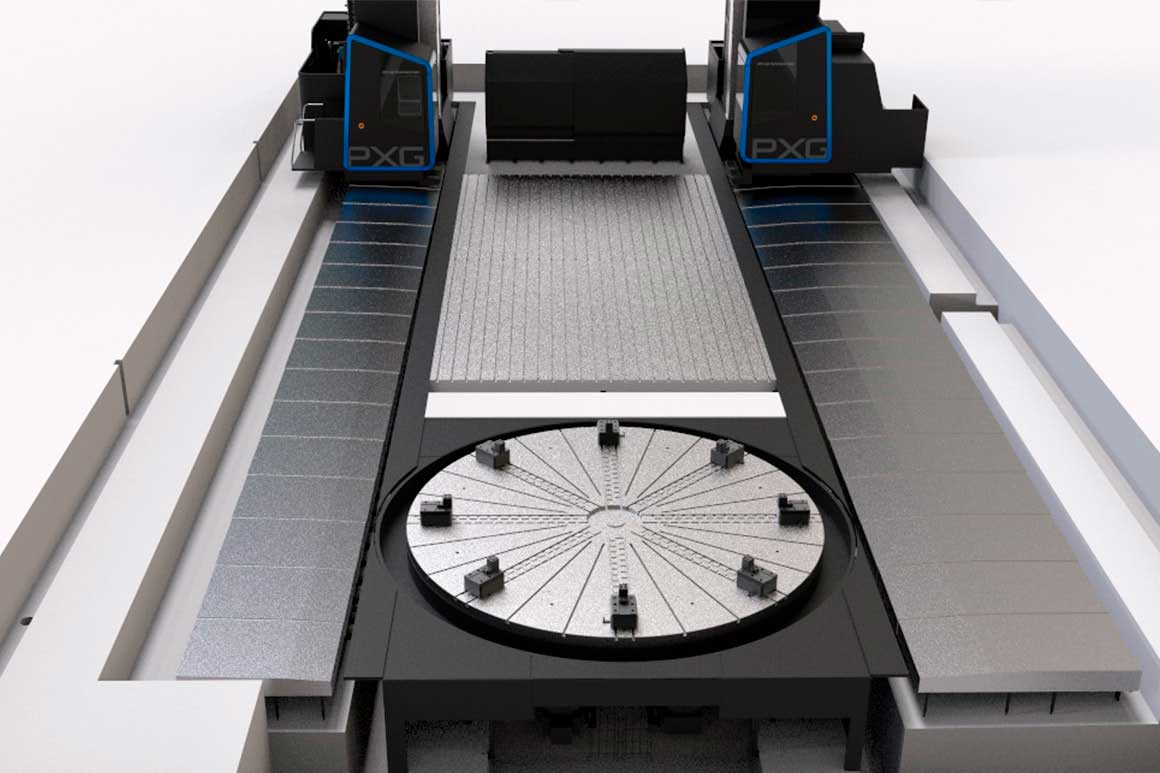

Placas base
Escuadras
